Для выполнения различных проектов металлообработки часто требуется гибка профильной трубы под определенный угол. Это может быть вызвано потребностью в соединении нескольких элементов, созданием каркасов или установкой конструкций определенной формы, например такие https://metinvest-smc.com/ru/kharkiv/products/truba-profilnaya/.
В этой статье мы рассмотрим различные способы и техники, которые помогут вам сделать изгиб профильной трубы под любым углом.
Необходимые инструменты
Перед тем, как приступить к гибке профильной трубы, вам понадобятся следующие инструменты:
- специальный прибор для гибки труб;
- пресс-форма или шаблон для создания желаемой формы изгиба;
- рулетка или измерительный инструмент для определения точных размеров и углов изгиба;
- маркировочный инструмент для отметки места изгиба на трубе;
- ручной или электрический ножовочный инструмент для обрезки трубы по нужной длине;
- напильник или инструмент для обработки краев трубы после резки.
Убедитесь, что все необходимые инструменты у вас под рукой, прежде чем приступать к процессу гибки профильной трубы.

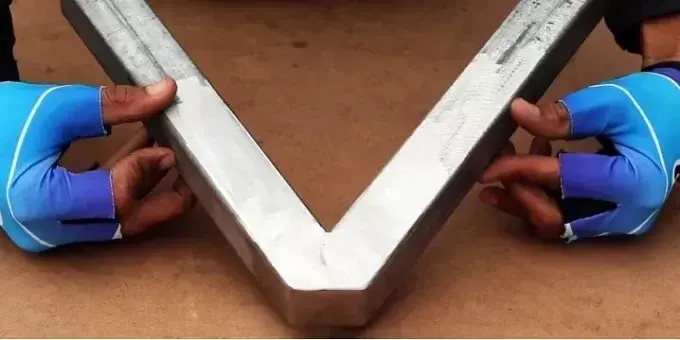

Изгиб профильной трубы под 45 градусов
Изгиб профильной трубы под углом 45 градусов является одним из наиболее распространенных типов изгиба. Для выполнения этого изгиба следуйте указанным ниже шагам.
- Шаг 1: пометьте место изгиба на трубе с помощью маркировочного инструмента.
- Шаг 2: установите трубу в трубогиб или специальный прибор для гибки труб.
- Шаг 3: подберите пресс-форму или шаблон для создания изгиба под 45 градусов.
- Шаг 4: медленно и равномерно прогибайте трубу с помощью трубогиба или прибора для гибки до достижения желаемого угла изгиба.

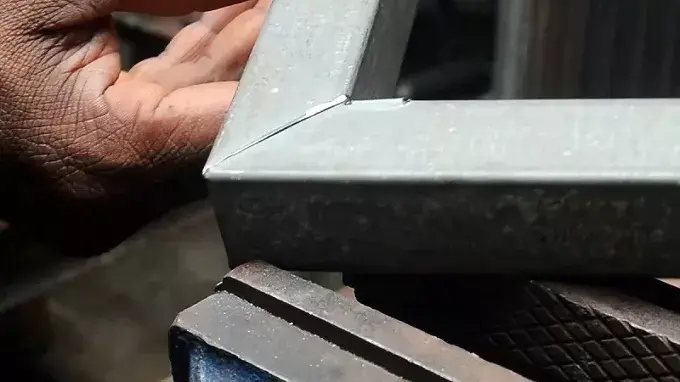

Как согнуть профильную трубу под 90 градусов
Согнуть профильную трубу под углом 90 градусов может потребоваться при создании прямых угловых соединений или для образования прямоугольных форм. Для этого вам понадобятся следующие шаги:
- Шаг 1: отметьте на трубе место, где должен быть изгиб. Используйте маркировочный инструмент для создания ясной отметки.
- Шаг 2: установите трубу в трубогиб или специальный прибор для гибки труб, таким образом, чтобы место изгиба находилось в нужной позиции.
- Шаг 3: выберите пресс-форму или шаблон, соответствующий углу изгиба в 90 градусов. Убедитесь, что выбранная форма позволяет достичь нужной формы без перегибов или деформаций.
- Шаг 4: начинайте медленно и равномерно прогибать трубу с помощью трубогиба или прибора для гибки. Обратите внимание, что гибка под таким острым углом может требовать больше усилий и осторожности, чем при меньших углах изгиба.
- Шаг 5: постепенно продолжайте гибку, пока не достигнете желаемого угла изгиба в 90 градусов. Будьте внимательны, чтобы не повредить трубу или не допустить перегиба в процессе.
Какие сложности возникают в процессе гибки профильной трубы
При гибке профильной трубы могут возникнуть определенные сложности, с которыми стоит быть ознакомленным.
- Овализация. При неправильной гибке трубы может произойти ее овализация, то есть изменение сечения трубы, что может негативно повлиять на прочность и эстетический вид конечного изделия. Чтобы избежать овализации, важно правильно выбрать инструменты и технику гибки.
- Деформация. Гибка трубы может вызвать ее деформацию, особенно при больших углах изгиба или при использовании неправильных пресс-форм. Тщательно выбирайте соответствующие инструменты и контролируйте технику гибки, чтобы минимизировать возможность деформации.
- Разрыв или трещины. Неправильное применение силы или неправильный выбор материала трубы может привести к ее разрыву или образованию трещин. Важно учитывать предельные нагрузки и свойства материала трубы при выполнении гибки.
- Потеря точности. При гибке профильной трубы может возникнуть потеря точности, особенно при выполнении сложных форм и углов. Внимательно следите за измерениями и углами изгиба, чтобы получить нужный результат.
- Сложность работы с большими диаметрами. Гибка профильной трубы большого диаметра может быть более сложной и требовать более мощного оборудования или специальных техник. Учитывайте особенности работы с большими размерами трубы.
Как влияет форма и технические характеристики профильной трубы на выбор способа изгиба
Форма и технические характеристики профильной трубы имеют существенное влияние на выбор способа изгиба. Некоторые факторы, которые следует учитывать.
- Геометрия сечения. Форма и размеры сечения профильной трубы могут определять возможности ее гибки. Например, трубы с круглым сечением легче гнуть, чем те, у которых сечение имеет сложную геометрию.
- Толщина стенки. Толщина стенки трубы также важна, поскольку она влияет на ее гибкость и прочность. Трубы с более тонкими стенками могут быть более податливыми к гибке, но могут иметь меньшую прочность.
- Материал трубы. Различные материалы имеют различные свойства гибкости и прочности. Например, алюминиевые трубы могут быть более податливыми, чем стальные. Выбор материала трубы должен соответствовать требованиям проекта и возможностям инструментов для гибки.
- Радиус изгиба. Различные формы и размеры трубы могут требовать разных радиусов изгиба. Более крупные трубы обычно имеют больший минимальный радиус изгиба, чтобы избежать деформации или повреждения материала.
В целом, выбор способа изгиба профильной трубы зависит от ее формы, технических характеристик, размеров и требований проекта. Важно тщательно анализировать эти факторы и выбирать соответствующие инструменты и методы для достижения желаемого изгиба.
Как согнуть профильную трубу без трубогиба
В некоторых случаях может возникнуть необходимость согнуть профильную трубу, но отсутствует доступ к специальному оборудованию, такому как трубогиб. Вот несколько способов согнуть трубу без трубогиба.
- Использование гидравлического пресса. Гидравлический пресс может быть использован для сгибания профильной трубы. Разместите трубу между двумя матрицами и медленно увеличивайте давление, чтобы достичь желаемого изгиба. Однако, это требует наличия гидравлического пресса и соответствующего оборудования.
- Использование песка или гравия. Заполните трубу песком или гравием, чтобы предотвратить ее деформацию при гибке. Затем используйте механическую силу, такую как пресс или рычаг, чтобы медленно согнуть трубу в нужном месте. После гибки удалите песок или гравий.
- Горячая гибка. Для некоторых материалов, таких как нержавеющая сталь, возможна горячая гибка. Этот метод включает нагрев трубы до определенной температуры, чтобы сделать ее более гибкой, а затем ручную гибку или использование специальных инструментов.
Как избежать овализации
Овализация, или изменение сечения трубы в процессе гибки, может быть нежелательным эффектом. Чтобы избежать овализации, рекомендуется принять следующие меры.
- Используйте правильный инструмент. Выберите трубогиб или специальный прибор для гибки, который соответствует размерам и форме профильной трубы. Убедитесь, что инструмент обеспечивает равномерное распределение силы во время гибки.
- Правильная техника гибки. Следуйте рекомендациям производителя инструмента и правильно расположите трубу в трубогибе. Изгибайте трубу медленно и равномерно, избегая резких изменений напряжения или силы.
- Используйте пресс-формы или шаблоны. Применение пресс-форм или шаблонов может помочь добиться более точного изгиба без овализации. Они помогут распределить силы гибки равномерно по всей трубе и снизить риск деформаций.
- Обратите внимание на радиус изгиба. Более крупный радиус изгиба обычно помогает предотвратить овализацию. Если возможно, выбирайте радиус изгиба, который превышает минимальное значение для данной трубы.
- Поддержка внешней поверхности. При гибке профильной трубы можно использовать поддержку на внешней поверхности, чтобы снизить риск овализации. Это может быть дополнительный инструмент или конструкция, которая помогает поддерживать форму трубы во время гибки.
- Выбор материала. Различные материалы имеют разные свойства гибкости и прочности. При выборе материала трубы обратите внимание на его способность сохранять форму без овализации при гибке.
Внимательное следование этим рекомендациям поможет вам избежать овализации и получить качественный изгиб профильной трубы.
