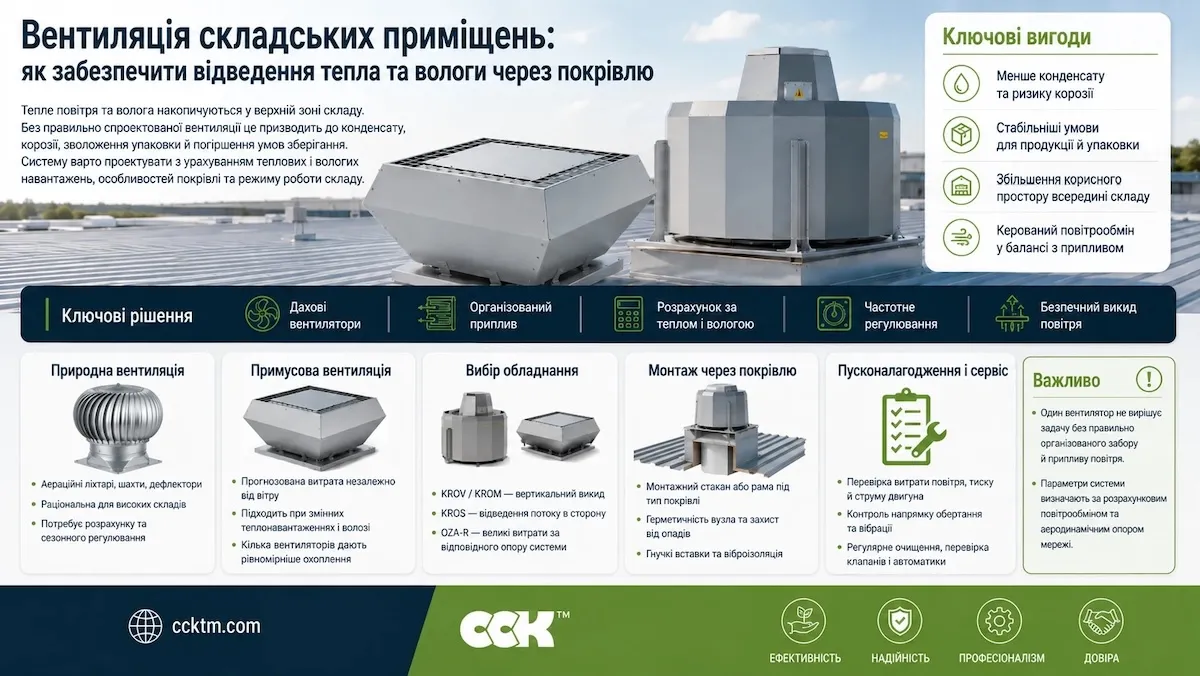

У складських будівлях тепле повітря та водяна пара природно концентруються у верхній зоні. А якщо не забезпечити контрольовану та правильну вентиляцію приміщення, надлишок тепла та вологи може спричинити корозію металевих конструкцій, появу конденсату, зволоження упаковки та погіршення умов зберігання продукції. Щоб уникнути цих проблем, систему вентиляції потрібно проєктувати з урахуванням кількості тепла й вологи у приміщенні, особливостей покрівлі та конкретного режиму роботи складу.
Особливості вентиляції через покрівлю і роль дахових вентиляторів
Вентиляція через покрівлю передбачає виведення витяжного повітря за межі будівлі за допомогою обладнання, встановленого на даху. Дахові вентилятори від ССК ТМ можуть під’єднуватися до системи повітроводів або видаляти повітря безпосередньо з приміщення через покрівельний отвір. Конкретна схема залежить від площі та висоти складу, його планування, розташування стелажів, джерел тепла і вологи, а також необхідної інтенсивності повітрообміну.
Місця забору витяжного повітря визначають під час проєктування системи. Якщо основним завданням є видалення надлишкового тепла, витяжні отвори зазвичай розташовують у верхній частині приміщення. За наявності локальних джерел вологи, пилу або інших забруднень можуть знадобитися окремі витяжні канали чи місцеві відсмоктувачі, розміщені безпосередньо біля джерела. Тому встановлення вентиляторів на покрівлі не гарантує рівномірного повітрообміну без правильно спроєктованої системи забору та переміщення повітря всередині складу.
Дахові вентилятори дають змогу винести витяжне обладнання за межі складського приміщення, звільнити корисний простір і скоротити довжину окремих ділянок повітроводів. Крім того, викид повітря над покрівлею спрощує його відведення від робочих зон, фасадів і місць перебування людей. Водночас точку та напрямок викиду потрібно вибирати так, щоб видалене повітря не потрапляло назад через припливні пристрої, вікна, ворота або покрівельні отвори.
Робота витяжної системи має бути узгоджена з припливом. Якщо обсяг видаленого повітря не компенсується організованою подачею, у приміщенні виникає надмірне розрідження. Це знижує фактичну продуктивність вентиляторів, спричиняє неконтрольований приплив через нещільності та може ускладнювати відкривання воріт і дверей. Тому витяжні й припливні витрати визначають у межах єдиного повітряного балансу будівлі.
Технологічні рішення для відведення тепла і вологи
Вихідними даними для проєктування є геометрія та висота складу, теплонадходження від сонячної радіації, освітлення, людей, техніки й технологічного обладнання, кількість вологи від продукції та процесів, графік відкривання воріт, параметри зовнішнього повітря і допустимі умови зберігання. Повітрообмін перевіряють щонайменше за двома балансами: тепловим — за кількістю надлишкової теплоти та допустимою різницею температур, і вологісним — за надходженням вологи та допустимою різницею вологовмісту. Приймають більшу з отриманих витрат, після чого перевіряють повітророзподіл і баланс припливу та витяжки.
Кратність повітрообміну можна використовувати для попередньої оцінки або контрольної перевірки, але вона не замінює розрахунок навантажень. Для запобігання конденсації також потрібно перевірити температуру внутрішніх поверхонь покрівлі. Якщо вона нижча за точку роси повітря у приміщенні, однією лише витяжкою проблему не завжди можна усунути. У такому випадку вентиляцію доповнюють належною теплоізоляцією, герметизацією пароізоляційного шару, а за потреби — осушенням або підігрівом припливного повітря.
Природна вентиляція
Природне видалення повітря через покрівельні аераційні ліхтарі, шахти або дефлектори відбувається під дією теплового та вітрового напору. Рішення може бути раціональним для високих складів зі стабільними теплонадходженнями, невисокими вимогами до точності параметрів повітря та достатньою площею припливних отворів у нижній зоні. Площу й розташування отворів визначають розрахунком, а не довільно: важливі висота між припливом і витяжкою, різниця температур, коефіцієнти витрати та вітровий вплив на конкретну покрівлю.
Головне обмеження природної схеми — змінна рушійна сила. У теплий безвітряний період, коли температура зовні наближається до температури у приміщенні, продуктивність падає саме тоді, коли потрібно відводити сонячне теплонадходження. Взимку надмірна тяга може збільшувати тепловтрати. Тому природну вентиляцію потрібно оснащувати регульованими клапанами та передбачати сценарії роботи для різних сезонів. На складах зі змінними навантаженнями її часто застосовують як частину комбінованої системи.
Примусова вентиляція за допомогою дахових вентиляторів
Механічна витяжка забезпечує прогнозовану витрату незалежно від вітру й температурного напору. Це важливо для складів із високими або нерівномірними теплонадходженнями, вологими технологічними процесами, інтенсивною роботою навантажувачів чи жорсткими вимогами до умов зберігання. Декілька вентиляторів, розподілених по покрівлі, можуть забезпечити рівномірніше охоплення верхньої зони та гнучке ступінчасте регулювання порівняно з одним агрегатом великої продуктивності.
Для вертикального викиду доцільно розглядати KROV або компактні KROM від компанії ССК ТМ; останні зручні за обмежень щодо висоти обладнання над покрівлею. Якщо проєкт допускає відведення потоку в сторони, застосовують KROS. Осьові OZA-R можуть бути доречними для великих витрат за відповідного опору системи. Вибір між осьовим і радіальним вентилятором визначає не назва об’єкта, а робоча точка мережі, ККД, спектр шуму, габарити та необхідний запас регулювання.
Частотне регулювання дає змогу адаптувати витрату до фактичного навантаження. Сигналом для автоматики можуть бути температура, відносна вологість, перепад тиску або технологічний режим. При цьому датчики розміщують у репрезентативних зонах, а алгоритм має одночасно керувати витяжкою та компенсувальним припливом. Для складів з локальними джерелами вологи або тепла загальнообмінну систему доцільно доповнювати місцевими відсмоктувачами, щоб не збільшувати без потреби повну витрату повітря.
Практичні рекомендації щодо монтажу та експлуатації вентиляції складських приміщень
Надійність покрівельної вентиляції залежить не лише від характеристик вентиляторів, а й від правильного розміщення витяжних і припливних пристроїв, конструкції покрівельних вузлів, налаштування автоматики та якості пусконалагоджувальних робіт. Помилки на будь-якому з цих етапів можуть зменшити фактичну продуктивність системи, спричинити нерівномірний повітрообмін, підвищений шум або потрапляння вологи через покрівлю. Під час монтажу й подальшої експлуатації необхідно дотримуватися певних рекомендацій.
- Розміщуйте витяжні точки відповідно до проєктної схеми повітрообміну, розташування джерел тепла та вологи, конфігурації стелажів і внутрішнього об’єму складу. Концентрація всіх агрегатів в одній частині покрівлі може призвести до утворення зон із недостатнім повітрообміном.
- Передбачайте організований приплив повітря в обсязі, необхідному для компенсації витяжки. Припливні та витяжні пристрої потрібно розташовувати так, щоб повітря проходило через зони, які вони обслуговують, без протягів і прямого переміщення від припливного отвору до найближчого вентилятора.
- Встановлюйте вентилятор на монтажний стакан або раму, підібрані з урахуванням типу покрівлі, маси обладнання та розрахункових навантажень. Вузол проходу має спиратися на несучі конструкції, не порушувати герметичність гідро- й теплоізоляційних шарів та захищати будівлю від потрапляння опадів.
- Для зменшення передавання вібрації на повітроводи та будівельні конструкції застосовуйте гнучкі вставки, а за результатами розрахунку — віброізолятори. На об’єктах із підвищеними акустичними вимогами слід враховувати не лише рівень шуму вентилятора, а й шум у повітроводах та його поширення через конструкції покрівлі.
- Передбачайте захист системи від зворотного руху повітря після вимкнення вентилятора. До складу електротехнічного оснащення мають входити захист двигуна, заземлення та сервісний вимикач, який дає змогу безпечно знеструмити агрегат під час обслуговування.
- Розміщуйте місце викиду повітря з дотриманням нормативних відстаней до припливних пристроїв, вікон та інших отворів у будівлі. Під час проєктування також потрібно враховувати напрямок панівних вітрів, форму покрівлі та ризик повторного потрапляння витяжного повітря до приміщення.
- Під час пусконалагодження перевіряйте фактичну витрату повітря, тиск у мережі, струм двигуна, напрямок обертання робочого колеса, рівень вібрації та співвідношення припливу й витяжки. Паспортна продуктивність вентилятора не означає, що таку саму витрату буде отримано після його встановлення в конкретній системі.
- У межах технічного обслуговування регулярно очищуйте робоче колесо та захисні елементи, перевіряйте кріплення, електричні з’єднання, роботу клапанів і автоматики, а також герметичність вузла проходу через покрівлю. Періодичність обслуговування слід визначати з урахуванням запиленості повітря, сезонності та фактичної тривалості роботи обладнання.
Ефективність покрівельної вентиляції складського приміщення визначається узгодженою роботою всіх її елементів: витяжних і припливних пристроїв, повітроводів, дахових вентиляторів, клапанів та системи керування. Тому кількість і характеристики обладнання потрібно визначати на підставі розрахункового повітрообміну та аеродинамічного опору вентиляційної мережі.
